Řídící jednotka AL20

Charakteristika

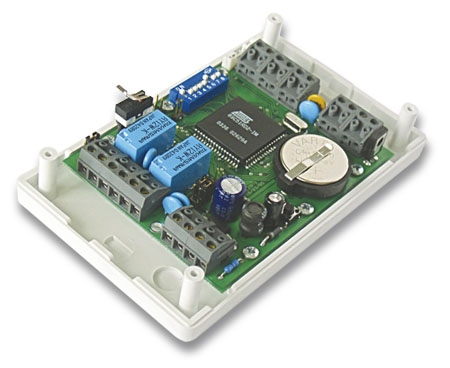

Autonomní řídící jednotka pro ovládání dvou jednostranných vstupů nebo jednoho oboustranného vstupu. Jednotka je odvozena z modulu AL40 pro použití v jednodušších aplikacích. Vlastní elektronika je umístěna v plastovém krytu vhodném do interiéru i exteriéru. Kryt je opatřen tamper kontaktem proti otevření. Montuje se povrchově na skryté místo. K AL20 se připojují snímače EDK2, EDK3 nebo libovolná čtečka s výstupem Wiegand. Funkčně je jednotka shodná s AL40, lze tedy libovolně programovat chování dle přiloženého identifikátoru a nastavovat plná přístupová práva každý vstup.

Funkce

K modulu AL20 lze připojit dvě čtečky EDK2 nebo jednu čtečku wiegand, kdy pro každou lze nezávisle nastavit přístupová práva a podmínky spínání dvou výstupních relé, které dále ovládají elektromagnetické zámky dveří, turnikety atd. Po přiložení ID média dochází k vyhodnocení přístupových práv procházející osoby. Pokud má procházející osoba oprávnění ke vstupu dojde k sepnutí relé a tím otevření dveří. Provozní stavy (povolení nebo zamítnutí vstupu) jsou signalizovány pomocí optických a zvukových prvků na čtečkách. AL20 je dále vybaven vstupy pro dveřní kontakt a dokáže tak hlídat aktuální stav dveří a vyvolat alarm při jejich násilném otevření nebo při nezavření po průchodu oprávněné osoby. Informace o průchodech a stavech dveří se ukládají ve vnitřní zálohované paměti, odkud se přenášejí do počítače k dalšímu vyhodnocení. Všechny provozní vlastnosti lze konfigurovat přímo z počítače.

Použití

• v přístupovém systému jako základní jednotka pro ovládání vstupů
• kontrola vstupu do budovy s automatickým ovládáním EZS
• může pracovat i bez stálého spojení s PC na odloučeném pracovišti

Vlastnosti

• ovládání 1-2 dveří
• pracuje s mnoha typy čteček
• diagnostické LED diody
• paměť programu FLASH 64 kB
• zálohovaná paměť RAM 256 kB
• interní obvod reálného času
• 2x nezávislé výstupy
• 1x vstup pro dveřní kontakt
• 1x odchodové tlačítko
• programovatelný výstup PGM
• tamper kontakt proti otevření krytu
• upgrade firmware aplikaci
• port pro modul TCP/IP
• port pro spojení na EZS

Technická data

• ID médium: podle typu připojených čteček - čipy Dallas, bezkontaktní karty Emmarin, HID, Mifare, Motorola
• Počet časových oken: 500 s rozlišením dnů v týdnu
• Počet uživatelů: 2 500 aktivních karet dle konfigurace, každé kartě lze nastavovat práva pro jednotlivé subsystémy
• Paměť událostí: 10 000 záznamů historie průchodů
