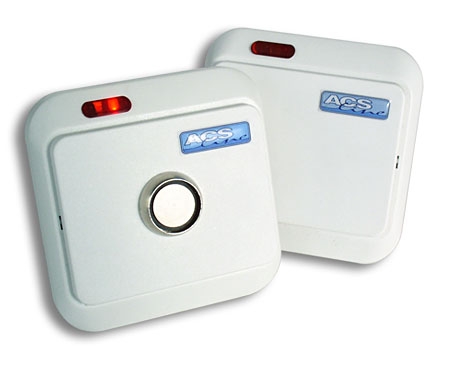

Externí snímače EDK/EDK2B

Charakteristika

Externí snímače EDKx jsou rozšiřující moduly pro přístupové a docházkové terminály. Používají se v případech, kdy je třeba umístit snímač pro čtení ID média také z druhé strany dveří nebo na volně přístupné místo a hrozí zde nebezpečí vandalismu nebo neoprávněné manipulace. Obvykle se umísťuje před dveře ve směru dovnitř a je připojen k terminálu, který je umístěn uvnitř ve směru ven. Také mohou být použity jako samostatné čtečky pro načítání dat pro nadřazený systém např. EZS.

• EDK2 - pracuje dle provedení s čipy Dallas nebo bezkontaktními kartami, maximální délka připojení je 10m.

Funkce

Modul EDK se připojuje výhradně do speciálního portu v nadřazeném modulu. NELZE jej používat samostatně. Pomocí propojovacího kabelu komunikuje a dostává napájení. Čtení ID média (čipu nebo karty) je indikováno LED diodou. Informace o čipu jsou předány do nadřazeného terminálu (ve volitelném formátu), kde proběhne kontrola oprávnění vstupu. Pokud je vstup umožněn EDK to signalizuje akusticky a zelenou diodou, v terminálu dojde k sepnutí relé. Při průchodu přes snímač EDK se eviduje zvláštní operace (většinou příchod), nezávisle na momentálním nastavení terminálu.

Připojení k docházkovým terminálům

Ve spolupráci s těmito terminály lze využít všechny možnosti snímače EDK. V terminálu lze nastavit typ připojeného EDK, případně připojit dva snímače (pouze EDK2). Každému snímači je přidělena operace, pro kterou lze nastavit spínání relé a chování terminálu. Snímání ID média je indikováno optickou a zvukovou signalizací.

Připojení k AL40, AL20

Na přístupové jednotky AL40, AL20 je možno připojit až 4 (2) snímače EDK2 (EDK1 nelze použít). Pro každý snímač lze naprosto nezávisle nastavovat oprávnění pro vstup a způsoby spínání výstupních relé. Snímání čipů nebo karet je indikováno optickou a zvukovou signalizací na snímači.

Připojení Wiegand

Čtečka EDK2 může být nastavena na formát výstupních dat Wigand 26. V tomto režimu může být čtečka připojena k jiným systémům, které podporují tento formát výměny dat (např. EZS).
