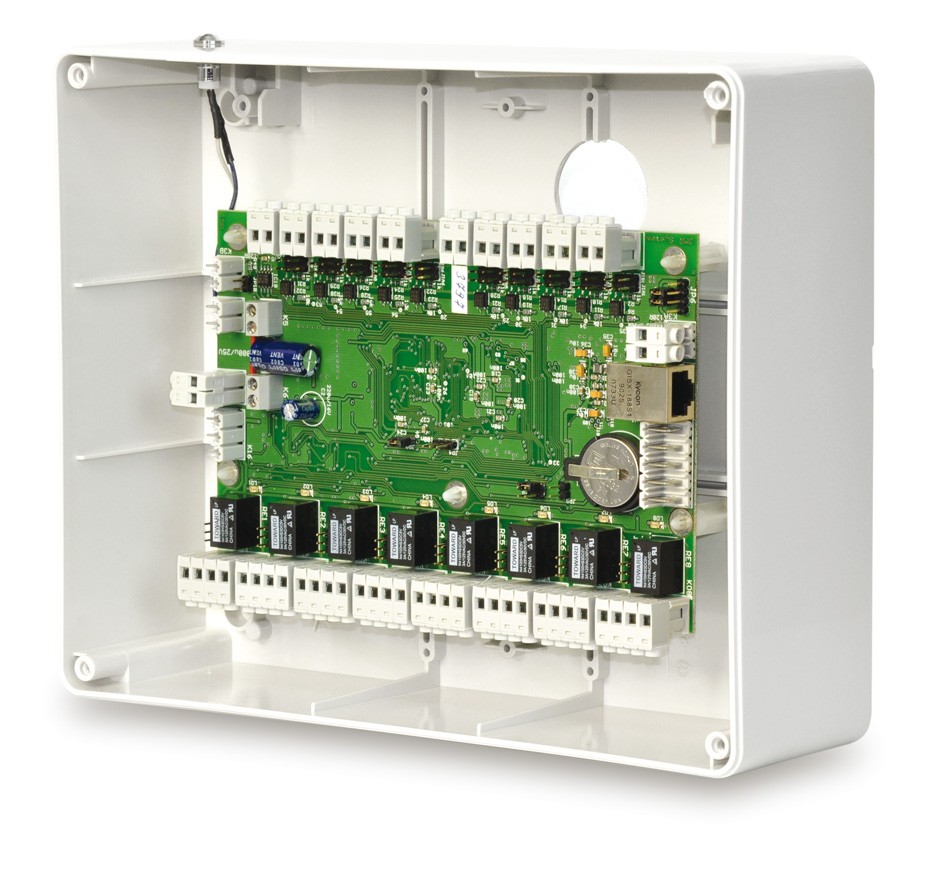

Řídící jednotka

Řídící jednotka používaná pro přístupový systém, která může pracovat v režimu off-line nebo v režimu on-line. K řídící jednotce se připojují externí snímače bezkontaktních karet nebo přívěsků.

Podle topologie instalace přístupového systému je možné definovat různé konfigurace a kombinace řídící jednotky. K základní verzi řídící jednotky je možné připojit dvě externí čtečky a maximálně 16. Řídící jednotka je schopna ovládat elektromagnetické zámky, turnikety, závory, ...

K řídící jednotce lze připojit 16 (nebo méně) externích čteček, se kterými komunikuje pomocí rozhraní RS485. Maximální vzdálenost čteček od řídící jednotky je 1200m.

• režim off-line nebo on-line
• napájení +12V
• komunikace - Ethernet 10/100 MHz
• počet relátek - 16ks v externích čtečkách se světelnou signalizací, 8ks interních
  počet uživatelských vstupů - 10
• v režimu offline může být uloženo 11915 různých událostí
• počet karet - 5041
• časové zóny

Relátka mohou být spínaná různými definovatelnými způsoby

• sepnutí pro přečtení karty
• spínání časovými zónami
• spínání tlačítky

Další možnosti

• vstupy na sledování otevření a zavření dveří
• informace o okamžitých stavech jednotlivých relátek
• volitelné spínání nebo rozpínání relátek při určitých událostech

Parametry řídící jednotky

Řídící jednotka RJ může řídit 16 externích čteček, se kterými komunikuje prostřednictvím RS 485 při rychlosti 9600Bd. Maximální vzdálenost čteček od řídící jednotky je 1200 metrů.

• Napájecí napětí: +10V až +14V
• Proud při odběru: 160mA bez sepnutých interních relé 640mA při sepnutí všech 8 interních relé
• Provozní teplota: -20°C až + 50°C
• Skladovací teplota: -20°C až + 70°C
• Komunikační rozhraní RJ: ethernet 10/100 MHz.
• Počet vstupních relátek: 16 v externích čtečkách (se světelnou signalizací v zapnutém stavu)
• 8 interních relátek (se světelnou signalizací v zapnutém stavu)
• Počet uživatelských vstupů: 10, každý vstup může být galvanicky oddělený os elektroniky RJ
• Rozměr RJ: 240x190x90mm

Typové označení řídící jednotky RJxx je v závislosti na dodané konfiguraci. Ta se odvíjí od počtu aktivovaných externích čteček. Základní varianta je RJ02 pro připojení dvou externích čteček. Maximální konfigurace RJ16 umožňuje připojení 16 externích čteček.

Pozn.: V případě, že požadujete využívání interních relé pro spínání kontaktů, je maximální konfigurace RJ08 pro připojení 8 externích čteček a plnému využití interních relé.
