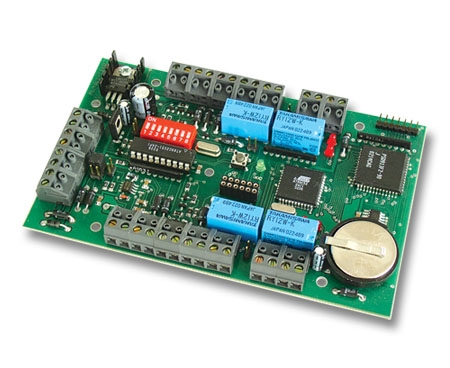

Řídící jednotka AL40

Charakteristika

Autonomní řídící jednotka pro ovládání dvou oboustranných nebo až čtyř jednostranných vstupů. AL40 je základní stavební jednotkou přístupového systému středního rozsahu. Vlastní elektronika je umístěna v kovovém krytu opatřeném tamper kontaktem. Montuje se na skryté místo. Pro jednotlivé vstupy se k AL40 připojují snímače EDK2, EDK2B nebo libovolná čtečka s výstupem Wiegand. Možno použít také čtečky EDK3 s možností zadání PIN pro vyšší stupeň zabezpečení. Taková koncepce řešení poskytuje pohodlnou instalaci a vysokou odolnost proti napadení nebo mechanickému poškození. Další předností je nezávislost na typu ID média, jednotka zpracovává pouze data ze snímačů a může tedy pracovat podle typu připojené čtečky jak s čipy Dallas tak s různými typy bezkontaktních karet.

Funkce

K modulu AL40 lze připojit až čtyři čtečky, kdy pro každou lze nezávisle nastavit přístupová práva a podmínky spínání čtyř výstupních relé, které dále ovládají elektromagnetické zámky dveří, turnikety atd. Po přiložení ID média dochází k vyhodnocení přístupových práv procházející osoby. Pokud má procházející osoba oprávnění ke vstupu dojde k sepnutí relé a tím otevření dveří. Provozní stavy (povolení nebo zamítnutí vstupu) jsou signalizovány pomocí optických a zvukových prvků na čtečkách. AL40 je dále vybaven vstupy pro dveřní kontakty a dokáže tak hlídat aktuální stav dveří a vyvolat alarm při jejich násilném otevření nebo při nezavření po průchodu oprávněné osoby. Informace o průchodech a stavech dveří se ukládají ve vnitřní zálohované paměti, odkud se přenášejí do počítače k dalšímu vyhodnocení. Všechny provozní vlastnosti lze konfigurovat přímo z počítače.

Použití

• v přístupovém systému jako základní jednotka pro ovládání vstupů
• kontrola vstupu do budovy s automatickým ovládáním EZS
• může pracovat i bez stálého spojení s PC na odloučeném pracovišti

Vlastnosti

• ovládání dvou nebo čtyř dveří
• pracuje s mnoha typy čteček
• diagnostické LED diody
• paměť programu FLASH 64 kB
• zálohovaná paměť RAM 256 kB
• interní obvod reálného času
• 4x nezávislé výstupy
• 2x vstup pro dveřní kontakt
• 2x odchodové tlačítko
• programovatelný výstup PGM
• tamper kontakt proti otevření krytu
• upgrade firmware aplikaci
• port pro modul TCP/IP
• port pro spojení na EZS

Technická data

• ID médium: podle typu připojených čteček - čipy Dallas, bezkontaktní karty Emmarin, HID, Mifare, Motorola
• Počet časových oken: 500 s rozlišením dnů v týdnu
• Počet uživatelů: 1 500 až 4 000 aktivních karet dle konfigurace, každé kartě lze nastavovat práva pro jednotlivé subsystémy
• Paměť událostí: 10 000 záznamů historie průchodů
